主要特點：

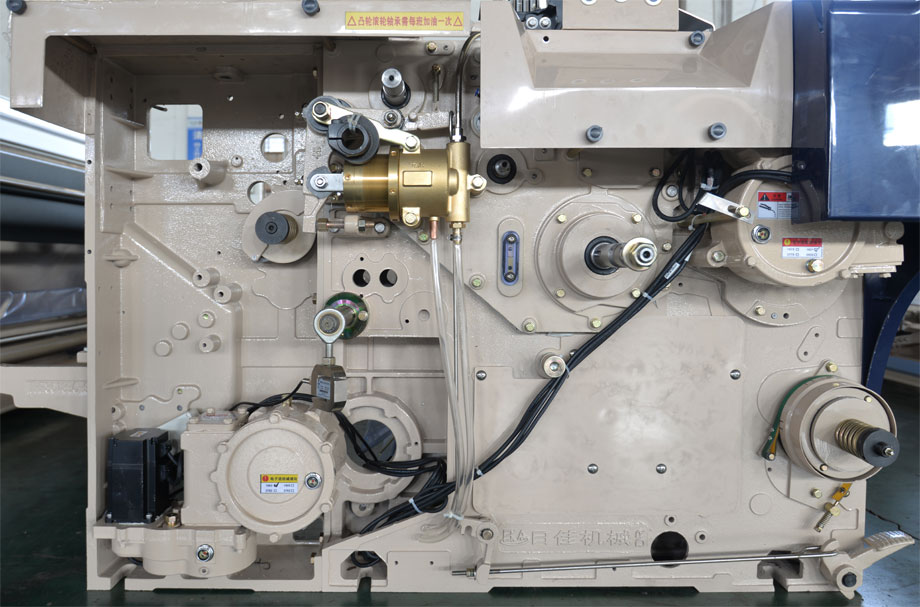

強韌的機架結構：獨自的具有高剛性的兩側箱型機架，可以減輕高速運轉時的振動，由于震動的減輕，可以實現進一步穩定的引緯和打緯運動，從而保證織物的高品位。主要的驅動部分安排在油浴的環境中，所以實現了進一步穩定的高速運轉。

高速中從容引緯：通過打緯曲線的改進，加大了緯絲飛行角度，從而使各種規格的化纖原料的引緯更加穩定，開口和經紗漲力不穩定的現象得到很大改善，可以織造出高品質的差別化織物。

穩定的運轉：由于采用了強韌的機架結構和高剛性的送經、卷取機構，使織機運行更加穩定，從而織造范圍也從輕薄織物到中厚織物，從低密度織物到高密度織物，得到了大幅度的擴大，即使織造復雜組織的織物和開口不平衡織物時，振動也控制到很輕微，能夠穩定的織造。

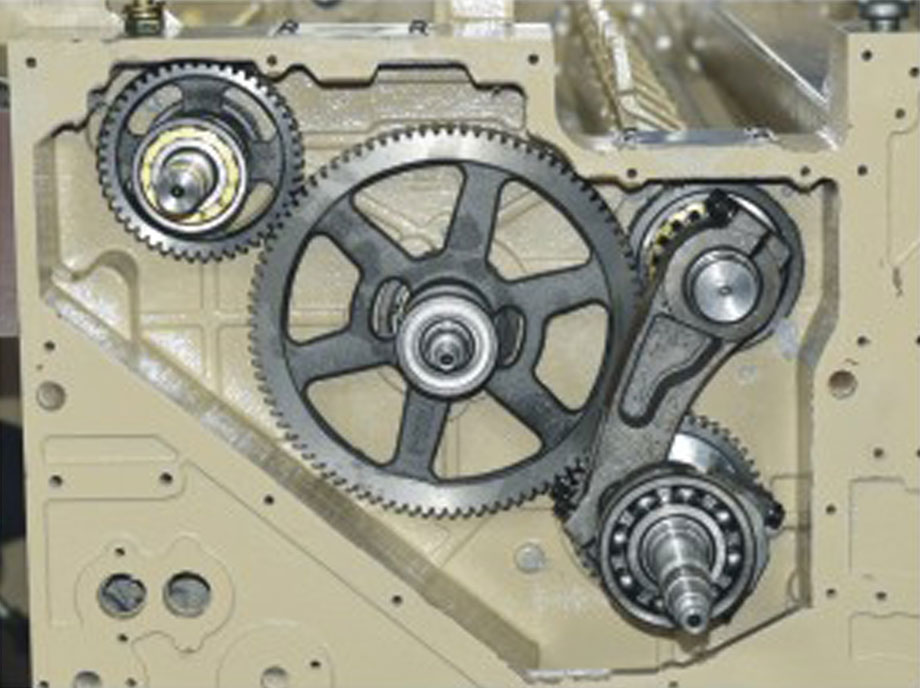

設計了優化的508墻板機架上的四連桿打緯結構，打緯結構既運動流暢，又振動極小，還最適合織布要求，可使結構經久耐用。

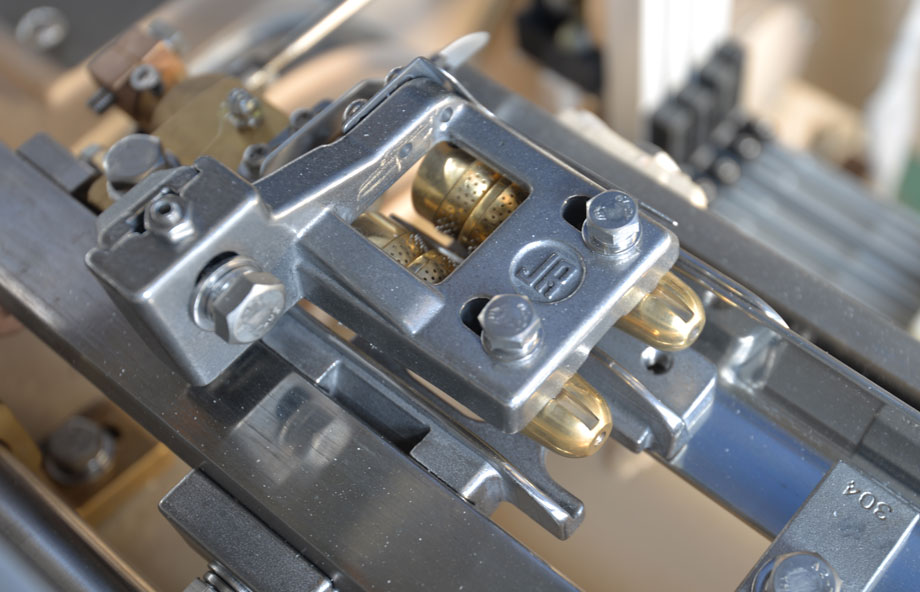

RJW508采用了更合理的柱塞、柔和、更加穩定。改進了引緯結構，泵簧、噴嘴、柱式單向閥，使引緯更加使水泵的使用壽命更長。

RJW508設計了更高追隨性的張力系統，減少了客戶對織物隱檔的擔憂。減少了脆弱經紗的斷經，使開口更清、布面質量更高。經軸穩定器使高張力、高緯密織物的織造更穩定。

RJW508設計了更堅固的織口支撐結構和更抗拉、更抗布打滑的卷取羅拉結構。穩定的織口既減少了各種布面檔子的產生又使高張力高緯密織物更容易織造。

主要參數：

◆可選擇：機械送經、機械卷取，電子送經、電子卷取
◆可選擇：1-6噴電子自由選緯

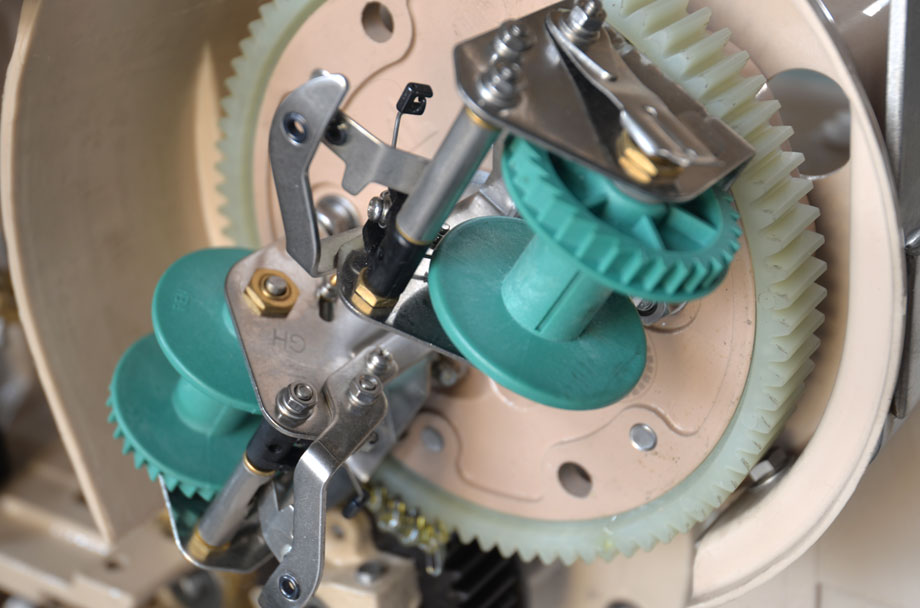

◆可配置：曲柄開口、凸輪開口、多臂開口和提花裝置
◆可選擇幅寬：135，150，170，190，210，230，260，280，300，320，340，360CM
◆緯密范圍：4-100根/cm(根據實際經緯紗規格和織物組織確定)
◆設計最高轉速：1100轉/分鐘（根據實際經緯紗規格和織物組織確定）
◆綜框片數：曲柄開口2-8片，凸輪開口2-14片，多臂開口16片
◆裝機功率：1.5kw-5.4kw

RJW508系列噴水織機機械尺寸圖
